描述类/接口的类图

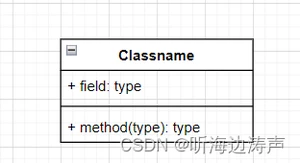

类的类图形式为：
接口的类图形式为：
- 其中第一层表示类名：如果是正体字，表示是具体的可以实例化的类；如果是斜体字，表示成抽象类。
- 第二层表示属性。属性左边是表示可见性的符号，加号（+）表示public，减号（-）表示private，井号（#）表示protected，波浪线（~）表示package/default。属性右边表示属性的类型。
- 第三层表示方法。方法左边是表示可见性的符号，加号（+）表示public，是减号（-）表示private，井号（#）表示protected，波浪线（~）表示package/default。方法的括号中可以变量的类型，可以不写。方法的右边表示返回值类型，也可以不写。
- 对于静态属性、方法，在下面有一道下划线。
- 接口的类图跟类的类图表示方法几乎一致，区别在于接口的名有（）字样。

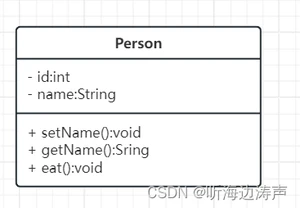

例如，如果Person是一个类，可以表示为：

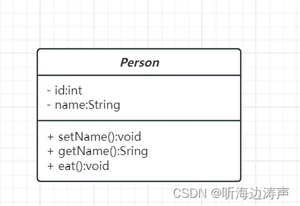

如果Person是一个抽象类，可以表示为：

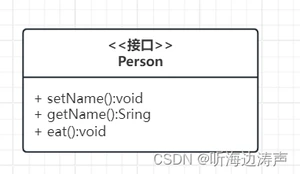

如果Person是一个接口，可以表示为：
泛化（Generalization）关系
泛化关系指类与类之间的继承关系，接口与接口之间的继承关系。在Java中，泛化关系对应extends关键字。
关系连线：实线，从子类指向父类，空心三角。

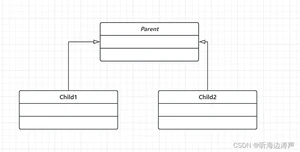

示例：下面表示了类的继承关系：
实现关系
实现关系，指类对接口的实现关系。在Java中，实现关系对应implements关键字。
关系连线：虚线，从实现接口的类指向被实现的接口，空心三角。

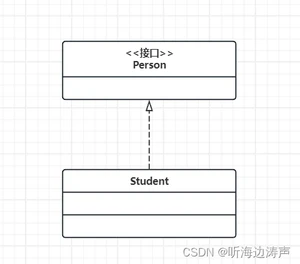

示例：
关联关系（Association）
关联关系有单向关联、双向关联。
双向关联可以有两个箭头，或者没有箭头，一般是不带箭头。
单向关联有一个箭头，表示关联的方向，箭头指向成员类。
示例：单向关联
示例：双向关联
聚合关系（Aggregation）
聚合关系是关联关系的一种，是强的关联关系。聚合是整体和部分之间的关系。一个类代表整体，一个类代表部分。整体和部分可以分离，即部分可以脱离整体而存在，例如汽车与轮胎的关系。
关系连线：空心菱形、实线，菱形端指向聚合方；尾部可以带实线箭头，也可以没有箭头。

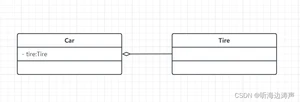

示例：
组合关系（Composition）
组合关系是关联关系的一种，是比聚合关系更强的一种关系。部分不能脱离整体而存在，例如人和嘴之间的关系。
关系连线：实心菱形、实线，菱形端指向组合方。
示例：
依赖关系（Dependency）
依赖关系是类之间的一种单向依赖关系，它表示一个类依赖于另一个类。
在Java中，依赖关系一般体现为方法的参数、局部变量、一个类对另外一个类的静态方法的调用。
如果一个类出现在另外一个类的实例变量中，那就变成了关联关系，而超越了依赖关系。
关系连线：带单箭头的虚线，箭头指向被依赖的类。
