在本章内容中，我们来创建一个Activiti工作流，并启动这个流程。
创建Activiti工作流主要包含以下几步：
1、定义流程，按照BPMN的规范，使用流程定义工具，用流程符号把整个流程描述出来
2、部署流程，把画好的流程定义文件，加载到数据库中，生成表的数据
3、启动流程，使用java代码来操作数据库表中的内容
BPMN 2.0是业务流程建模符号2.0的缩写。
它由Business Process Management Initiative这个非营利协会创建并不断发展。作为一种标识，BPMN 2.0是使用一些符号来明确业务流程设计流程图的一整套符号规范，它能增进业务建模时的沟通效率。
目前BPMN2.0是最新的版本，它用于在BPM上下文中进行布局和可视化的沟通。
接下来我们先来了解在流程设计中常见的 符号。
BPMN2.0的基本符合主要包含：
活动是工作或任务的一个通用术语。一个活动可以是一个任务，还可以是一个当前流程的子处理流程； 其次，你还可以为活动指定不同的类型。常见活动如下：
网关用来处理决策，有几种常用网关需要了解：
排他网关 (x)
——只有一条路径会被选择。流程执行到该网关时，按照输出流的顺序逐个计算，当条件的计算结果为true时，继续执行当前网关的输出流；
如果多条线路计算结果都是 true，则会执行第一个值为 true 的线路。如果所有网关计算结果没有true，则引擎会抛出异常。
排他网关需要和条件顺序流结合使用，default 属性指定默认顺序流，当所有的条件不满足时会执行默认顺序流。
并行网关 (+)
——所有路径会被同时选择
拆分 —— 并行执行所有输出顺序流，为每一条顺序流创建一个并行执行线路。
合并 —— 所有从并行网关拆分并执行完成的线路均在此等候，直到所有的线路都执行完成才继续向下执行。
包容网关 (+)
—— 可以同时执行多条线路，也可以在网关上设置条件
拆分 —— 计算每条线路上的表达式，当表达式计算结果为true时，创建一个并行线路并继续执行
合并 —— 所有从并行网关拆分并执行完成的线路均在此等候，直到所有的线路都执行完成才继续向下执行。
事件网关 (+)
—— 专门为中间捕获事件设置的，允许设置多个输出流指向多个不同的中间捕获事件。当流程执行到事件网关后，流程处于等待状态，需要等待抛出事件才能将等待状态转换为活动状态。
流是连接两个流程节点的连线。常见的流向包含以下几种：
Palette（画板）
在idea中安装插件即可使用，画板中包括以下结点：
Connection—连接
Event---事件
Task---任务
Gateway---网关
Container—容器
Boundary event—边界事件
Intermediate event- -中间事件
流程图设计完毕保存生成.bpmn文件
新建流程(IDEA工具)

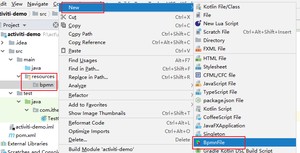

首先选中存放图形的目录(选择resources下的bpmn目录)，点击菜单：New -> BpmnFile，如图：

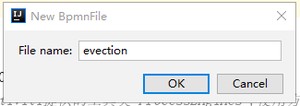

弹出如下图所示框，输入evection 表示 出差审批流程：

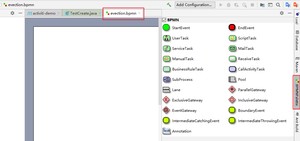

起完名字evection后（默认扩展名为bpmn），就可以看到流程设计页面，如图所示：
左侧区域是绘图区，右侧区域是palette画板区域
鼠标先点击画板的元素即可在左侧绘图

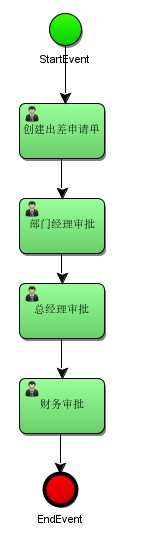

使用滑板来绘制流程，通过从右侧把图标拖拽到左侧的画板，最终效果如下：

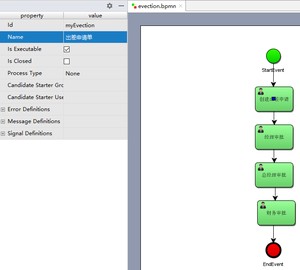

流程定义key即流程定义的标识，通过properties视图查看流程的key

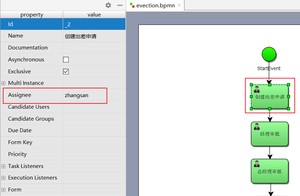

在properties视图指定每个任务结点的负责人，如：填写出差申请的负责人为 zhangsan
经理审批负责人为 lisi
总经理审批负责人为 wangwu
财务审批负责人为 liliu
因版本问题，流程配置文件如下：
